桥面径流收集系统解决方案

桥面径流收集系统研究成果来源于河南省交通科技项目《高速公路桥面径流收集系统研究》(项目编号2010P218),于2010年7月19日立项,2011年11月22日通过省交通运输厅鉴定,鉴定结果为国际先进。项目成果获发明专利授权1项,实用新型专利2项。

政策与背景

为防范公路运营期危化品运输事故环境风险,原国家环境保护总局、国家发展和改革委员会及原交通运输部等三部委联合下发《关于加强公路规划和建设环境影响评价工作的通知》(环发【2007】184号) 要求,对跨越敏感水体的桥梁,在确保安全和技术可行的前提下,应在桥梁上设置桥面径流水收集系统,并在桥梁两侧设置沉淀池,对发生污染事故后的桥面径流进行处理,以确保饮用水安全。

桥面径流收集系统研究成果来源于河南省交通科技项目《高速 公路桥面径流收集系统研究》(项目编号2010P218),于2010年7月19日立项,2011年11月22日通过省交通运输厅鉴定,鉴定结果为国际先进。项目成果获发明专利授权1项,实用新型专利2项,其中发明专利申请号ZL201210063998.0,实用新型专利申请号201020168531.9、201220090644.0,申请号为201020168531.9的实用新型专利已获批,专利号ZL201020168531.9。

桥面径流收集系统解决方案
工作原理
桥面径流收集系统解决方案

桥面径流通过管道汇集到U型检测管,管中安装有可燃气体、PH值、电导率、浊度等水质传感器。水质传感器通过变送器把信号传送到控制主机中,控制主机定时采集水质情况。当水质异常时,控制主机自动控制两位三通电磁阀通断,径流排入到事故泄漏收集池中,并通过GPRS无线通信模块,把当前水质及电磁阀状态发送到监控中心。监控中心以语音或短信方式向管理人员发送报警信息。管理人员可通过安装在桥面上的摄像头查看桥面事故状况。

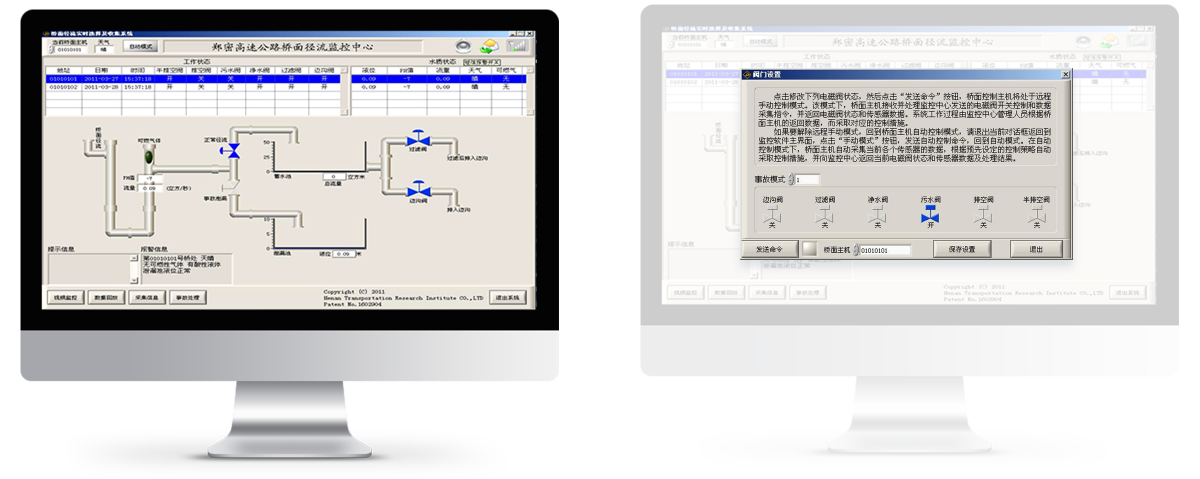

控制界面
桥面径流收集系统解决方案
